Painel Elétrico NR-12 (Categoria 4) – Com Frenagem de Emergência

Modelo:

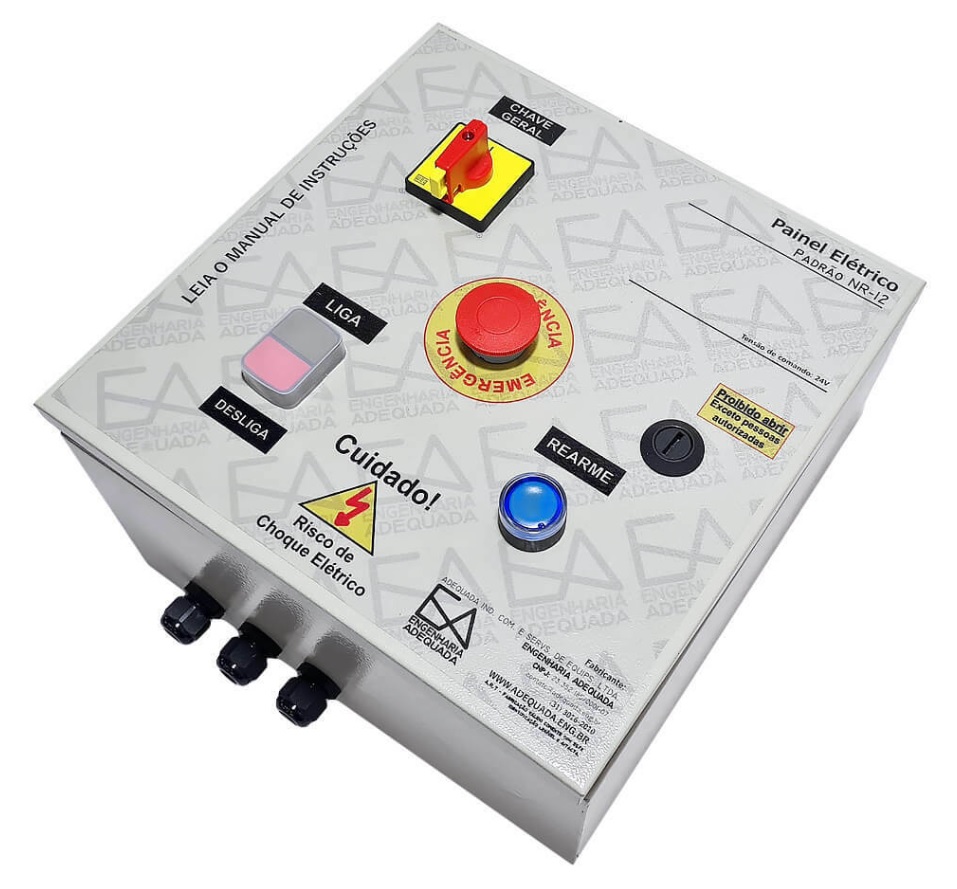

Painel Elétrico NR-12 da Engenharia Adequada.

Modelo PNC2-FLD-1E. Atende à Categoria 3 ou 4 da NR-12 e suporta até 15 A.

Ele vem com o exclusivo sistema de FRENAGEM DE EMERGÊNCIA.

Descrição do Produto:

O Painel Elétrico NR-12 da Engenharia Adequada permite que qualquer máquina ou equipamento possa ser operada de maneira segura pelo seu operador.

Desenvolvido para atender às diretrizes e exigência da NR-12 (norma regulamentadora nº 12), o Painel Elétrico da Engenharia Adequada funciona com partida direta de motor elétrico. Agrega o Relé de Segurança CPW22 da WEG, além do rearme manual para aprimorar ainda mais o monitoramento de segurança e o comando em 24Vca.

O Painel Elétrico modelo PNC2-FLD-1E é o painel elétrico de categoria 3 ou 4 (PL ‘D’ ou ‘E’) mais seguro, adaptável e versátil do mercado, além de agregar o exclusivo SISTEMA DE FRENAGEM DE EMERGÊNCIA (SFE) que freia o motor do equipamento em caso de emergência.

Aplicações mais comuns:

O modelo PNC2-FLD-1E é ideal para realizar a adequação NR-12 em máquinas que possuem um risco de acidente mais considerável, tais como Serras, Tupias, Policorte, Desengrosso, Bobinadores, e muitas outras.

É o Painel Elétrico NR-12 ideal para ligar e desligar o motor elétrico do seu equipamento, com segurança e dentro da NR-12! O diferencial é o exclusivo SISTEMA DE FRENAGEM DE EMERGÊNCIA, para aprimorar ainda mais a segurança do Painel Elétrico NR-12.

Componentes e Especificações Técnicas do Produto:

Manual de Instruções de instalação e operação, A.R.T – Fabricação e Diagrama Elétrico

Tipo de montagem: compacta

Tensão de trabalho: 127, 220Vca (mono ou trifásico), 380 ou 440Vca

Tensão de Comando: 24Vca

Tipo da caixa de montagem: Metálica, tam: 300x300x200mm

Relé de Segurança: Categoria 4 (CPW22 – WEG)

Disposição dos botões: Na caixa de montagem

Corrente nominal máxima: 15A (Contatores CWB de 18A – WEG)

Número de motores: 1 (um)

Tipo de partida: Direta

Sistema de Frenagem de Emergência (SFE): Sim, SFE40

Modo de acionamento do Motor: botão liga / desliga

Entrada / Saída de energia: Bornes SAK

Acessórios: Nenhum

Observações:

Equipamento que atende Categoria 4 ou Performance Level ‘D ou E’.

Perguntas Frequentes sobre o Produto:

Qual a diferença, na prática, entre a categoria 2 e a categoria 3 ou 4?

A partir da categoria 2 já é exigido que o operador frequentemente realize verificações constantes da segurança na máquina e é justamente o “REARME” que proporciona esta verificação. Na categoria 2, no entanto, não é necessário o “Relé de Segurança”, visto que se aplica em máquinas com menor potencial risco de acidentes. Já na categoria 3 ou 4, aí sim, o “Relé de Segurança” é necessário.

Qual o motivo para que os comandos sejam em 24Vca?

Pela NR-12, toda máquina deve operar em “extrabaixa” tensão, ou seja, até 24Vca ou até 60Vcc. Isso protege o operador de eventuais choques elétricos, o que gera uma enorme segurança na operação do equipamento.

Qual a função da Chave Geral com bloqueio para cadeado?

São duas funções com grande importância. A primeira é para que no momento da manutenção do equipamento, o mesmo esteja totalmente bloqueado, impossibilitando dele se energizar repentinamente. A segunda é para que o operador possa “trancar” a máquina impedindo que pessoas não autorizadas possam energizar o equipamento.

Em qual tensão (ou “voltagem”) esse Painel Elétrico pode funcionar?

O PNC2-FLD-1E, pode trabalhar na tensão de 127Vca, 220Vca, sendo mono ou bifásico, ou também trifásico, e pode também trabalhar na tensão de 380Vca ou 440Vca, para verificar como ligar em cada uma das tensões é só consulta o Manual de Instruções que acompanha o Painel Elétrico NR-12. Lembrando sempre que a tensão de comando é de 24Vca.

Qual a potência máxima ou corrente nominal máxima que o PNC2-FLD-1E pode trabalhar?

Por utilizar contator de 18 amperes, limitamos a no máximo 15 amperes. Isso equivale a um motor de 1cv em 127V, 3cv em 220V mono ou bifásico, motor de 5cv em 220V trifásico ou um motor de 7,5cv em 380V ou motor de 10cv em 440Vca.
